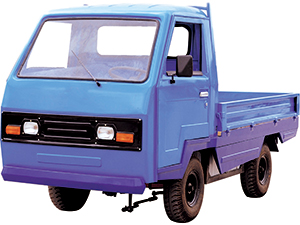

العربيةSH-BD(DB) Plate-forme électrique Truck
Camions plate-forme électrique / wagon chargé
Chariot plate-forme électronique / wagon chargé est conforme de la conduite dans les magasins et l'entrepôt. Il est spécialement conçu des mouvements de matériaux non-standard et non-palettisés entre deux emplacements. Il est construit une garde au sol élevée et des roues massives en caoutchouc afin de fonctionner dans et hors l'usine.
Le camion équipe une machine silencieuse et rapide. La vitesse est contrôlée électroniquement qui permet la transmission d' une bonne régulation à variation continue au niveau vitesse désirée. La poignée de direction offre à l'opérateur une excellente maniabilité à toutes les vitesses. Toutes les directions sont positionnées à deux côté de la poignée afin de permettre aux opérations du bout des doigts simples.
La puissance du moteur d'entraînement aux roues motrices est transmise par une chaîne à rouleaux forte. Un chaîne d'transmission par engrenages qui relie la colonne de direction mettant le bras de direction sur l'essieu de direction fait l'opération facile et confortable.
Braking is usually obtained by reversing the current to the drive motor. Furthermore, our BD/DB series Platform truck is equipped with an emergency and parking brake. Simultaneous supply cut-off to the motor through a micro switch is an additional safety feature.
Le freinage est généralement obtenue au moteur d'entraînement en inversant le courant. En outre, notre série BD / DB camion plate-forme est équipé d'un freinage d'urgence et d'un parking. Fourniture simultanée de coupure du moteur à travers un micro-interrupteur est un élément de sécurité supplémentaire.
Le châssis du camion est très forte. La plate-forme est une plaque de l'anti-glissement à damier.
| Spécifications de SH-DB(BD) séries wagon chargé électrique | |||||||||
| Modèl | <*> | <*> | <*> | <*> | BD2B | ZD2 | 4DBM | 5DBM | BD3M |
| 1DB | 2DB-X | 2DB | 3DB | ||||||
| Capacité de charge nominale (Kg) | 1000 | 2000 | 2000 | 3000 | 2000 | 2000 | 4000 | 5000 | 3000 |
| Taille de plate-forme (L*W) | 1400*1000 | 1630*1150 | 2180*1350 | 2400*1350 | 2000*1400 | 2080*1400 | 2240*1400 | 2500*1400 | 2240*1400 |
| Min. hauteur (mm) | 560 | 680 | 700 | 820 | 700 | 820 | 820 | 720 | 820 |
| Taille de contour (L*W) | 2400*1000 | 2650*1150 | 3540*1350 | 3695*1350 | 3360*1400 | 3800*1400 | 3540*1400 | 3820*1400 | 3540*1400 |
| Filetage de la roue avant (mm) | 835 | 917 | 1060 | 1070 | 1060 | 1060 | 1070 | 1070 | 1070 |
| Filetage de la roue arrière (mm) | 850 | 981 | 1085 | 1115 | 1085 | 1115 | 1115 | 1115 | 1115 |
| Wheel Base (mm) | 1135 | 1370 | 1800 | 1900 | 1560 | 1650 | 1900 | 2185 | 1900 |
| Garde au sol (mm) | 100 | 120 | 120 | 140 | 120 | 120 | 140 | 120 | 140 |
| Vitesse de conduite non charge (KM/h) | 10 | 15 | 12 | 12 | 18 | 18 | 18 | 18 | 18 |
| Vitesse de conduite plein charge (KM/h) | 8 | 12 | 10 | 10 | 15 | 15 | 15 | 11.5 | 15 |
| Min. Rayon de braquage (mm) | 3000 | 3400 | 4000 | 4500 | 3500 | 3500 | 3900 | 4100 | 3900 |
| Distance du frein de stationnement (M) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Max. puissance sur rampe (%*m) | 5*12 | 5*12 | 5*12 | 5*12 | 10*12 | 10*12 | 5*12 | 5*12 | 10*12 |
| Moteur d'entraînement (KW) | 1.35 | 2.5 | 2.5 | 5 | 3 | 3 | 5 | 6.3 | 5 |
| Courant de moteur d'entraînement (A) | 78 | 78 | 78 | 139 | 83 | 83 | 139 | 173 | 139 |
| Batterie Voltage (V) | 24 | 40 | 40 | 48 | 48 | 48 | 48 | 48 | 48 |
| Batterie Capacité (AH/5hr) | 250 | 250 | 250 | 308 | 250 | 250 | 330 | 440 | 308 |
| Roue | 500-8 | 600-9 | 700-9 | 700-12 | 700-9 | 700-9 | 700-12 | 700-9 | 700-12 |
| Contrôlleur | KP2-150 | KP2-150 | KP2-150 | QPK-41/48N | KP2-150 | KP2-150 | QPK-41/48N | QPK-41/48N | QPK-41/48N |
| Ratio de transmission générale. | 7.51 | 7.51 | 7.51 | 11.32 | 11.69 | 11.32 | 11.32 | 11.32 | 11.32 |
| Remarque : avec <*> | |||||||||
| 1, le «S» signifie un autre nouveau design, le «X» signifie le type étroit. | |||||||||
| 2, le «M» signifie la cabine fermée, le "CM" signifie la cabine semi-fermé. | |||||||||
| 3, le "C" signifie la longue plate-forme dans le côté, le «F» signifie cabine calèche. | |||||||||
| 4, «SHC» est au sens de dispositif de levage à ciseaux, le "ZD" est au sens de dispositif chargement et déchargement. | |||||||||
| 5,Les différences de l'apparence, le style et les caractéristiques, nous pouvons vous concevoir les produits spércial selon votre exigence. | |||||||||
